油圧ショベル装着式SR－04P

特長

• SR－04Pは油圧ショベル本体の圧油を駆動源とし、別置きの発動発電機や油圧ユニットを必要としないため機動性に優れ、路地・農道などの狭隘地、空頭制限地、市街地や住宅地における近接施工に適用できる。
• SR－04Pは、宅盤用コンクリート杭の打込みに使用され、振動パーカッションとオーガ併用により宅盤用基礎杭を良質な支持層に打設可能である。
• SR－04Pは、ゼロ起動・ゼロ停止機構の採用により、民家に近接した近接施工における低振動・低騒音施工が可能である。
• 杭打ち装置のキャップを杭把持装置（オプション）に交換することにより、杭の引抜きが可能である。

構造

• ベースマシンに機械質量10ton~13ton級の油圧ショベルを使用し、振り子を回転させる油圧モータの動力は、油圧ショベル本体の圧油を駆動源としている。
• ハンガー内に、バイブロハンマの油圧制御機器を内蔵して、軽量化とショベル配管改造工事の簡素化を図っている。

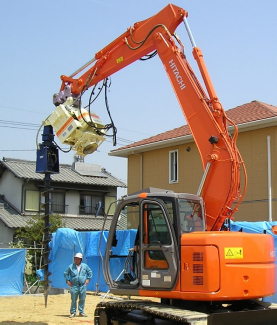

図7．7－1　SR－04Pによるオーガ先行掘削

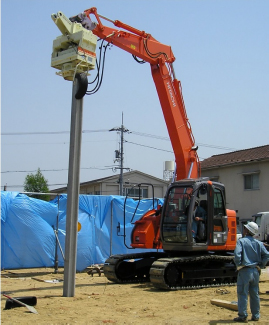

図7．7－2　SR－04Pによるコンクリート杭施工
